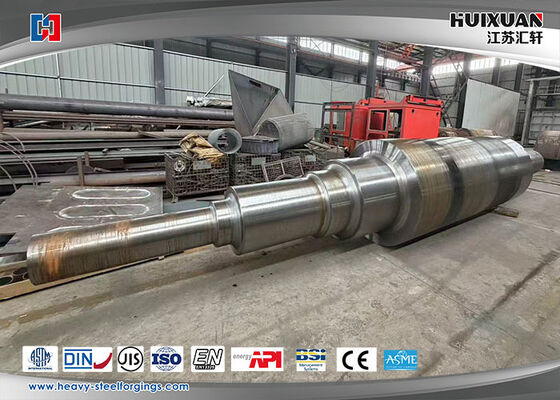

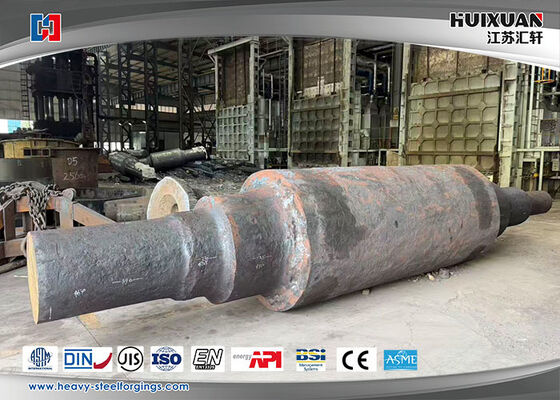

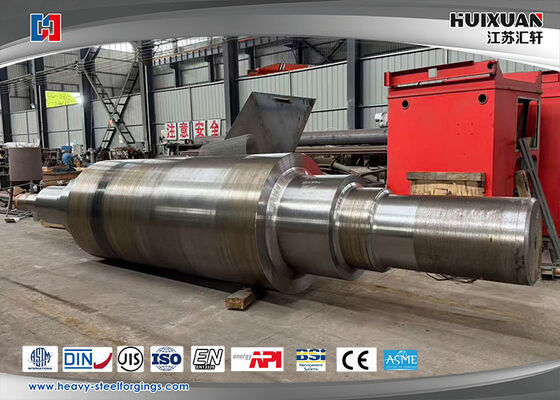

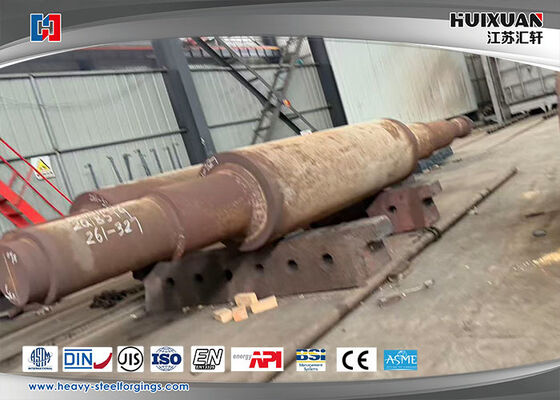

মোটর শ্যাফ্ট এবং দুর্দান্ত লোড বহন এবং টর্ক ট্রান্সমিশন সহ ভারী ইস্পাত শ্যাফ্টগুলির জন্য ভারী ইস্পাত কাঠামো
পণ্যঃ
মোটর শ্যাফ্ট কি?
মোটর শ্যাফ্ট, যাকে রোটার শ্যাফ্ট বা আর্মিটার শ্যাফ্টও বলা হয়, এটি একটি বৈদ্যুতিক মোটরের কেন্দ্রীয় যান্ত্রিক উপাদান।এটি ঘোরানো উপাদান যা চালিত মেশিন বা লোড মোটর দ্বারা উত্পন্ন টর্ক প্রেরণ করেশ্যাফ্ট হল মোটরের ভিতরে যান্ত্রিক শক্তিতে রূপান্তরিত বৈদ্যুতিক শক্তি এবং বাহ্যিক প্রয়োগের মধ্যে একটি গুরুত্বপূর্ণ লিঙ্ক।
প্রধান কাজ
টর্ক ট্রান্সমিশনঃ মোটরের রোটার থেকে কোপলিং, পলি, গিয়ার বা অন্য সংযুক্ত ডিভাইসে ঘূর্ণন শক্তি স্থানান্তর করে।
ঘূর্ণন সমাবেশ সমর্থন করেঃ রোটার কোর (লেমিনেটেড লোহার স্ট্যাক), রোলিং (এসি ইন্ডাকশন মোটরগুলিতে),বা স্থায়ী চুম্বক (PM মোটর) এবং কখনও কখনও ফ্যান মাউন্ট করা হয়.
বায়ু ফাঁক বজায় রাখেঃ এর সুনির্দিষ্ট মেশিনিং এবং সারিবদ্ধতা রটার এবং স্ট্যাটরের মধ্যে একটি ধ্রুবক এবং ন্যূনতম বায়ু ফাঁক নিশ্চিত করে, যা মোটর দক্ষতা এবং কর্মক্ষমতা জন্য গুরুত্বপূর্ণ।
বিয়ারিং মাউন্টিংঃ শ্যাফ্টের বিভাগগুলি (জার্নালগুলি) সুনির্দিষ্টভাবে বিয়ারিংগুলি আবাসনের জন্য মেশিনযুক্ত, যা মসৃণ ঘূর্ণন এবং রেডিয়াল / অক্ষীয় বোঝা সমর্থন করতে দেয়।
মূল নকশা বৈশিষ্ট্য এবং উপকরণ
উপাদানঃ সাধারণত উচ্চ-শক্তি, কম কার্বন ইস্পাত (যেমন, এআইএসআই 1045) বা খাদ ইস্পাত থেকে তৈরি। ক্ষয়কারী পরিবেশে স্টেইনলেস স্টিল বা অন্যান্য উপকরণ ব্যবহার করা হয়।উপকরণটি পৃষ্ঠের কঠোরতা এবং কোর অনমনীয়তা জন্য তাপ চিকিত্সা করা হয়.
মেশিনিংঃ মূল স্থানে ব্যাসার্ধ, সরলতা এবং পৃষ্ঠের সমাপ্তির জন্য কঠোর সহনশীলতা পর্যন্ত সুনির্দিষ্টভাবে মেশিনিং।
মূল বৈশিষ্ট্য:
লেয়ারিং জার্নালঃ মসৃণ, সঠিক আকারের বিভাগ যেখানে লেয়ারিং প্রেস-ফিট করা হয়।
শাফ্ট এক্সটেনশন: বহনকারী বোতলের সাথে সংযোগ স্থাপন করে এমন বহির্মুখী প্রান্ত। এটিতে প্রায়শই একটি কীওয়ে (উড্রাফ বা বর্গক্ষেত্রের কীগুলির জন্য) এবং একটি ধারণকারী বোল্টের জন্য একটি গহ্বরযুক্ত গর্ত থাকে।
রটার স্ট্যাক মাউন্টঃ সেকশন যেখানে ল্যামিনেটেড রটারের কোরটি স্ট্যাক করা হয়, কখনও কখনও ঘূর্ণন রোধ করতে স্লট বা একটি serration বৈশিষ্ট্যযুক্ত।
শ্যাফ্টের শেষঃ এটি এনকোডার, রিসোলভার বা শীতল ভ্যানের জন্য মেশিন করা যেতে পারে।
সাধারণ প্রকার এবং কনফিগারেশন
স্ট্যান্ডার্ড কীড শ্যাফ্টঃ সর্বাধিক সাধারণ প্রকার, টর্ক প্রেরণের জন্য একটি সমান্তরাল কী ব্যবহার করে।
কীলেস (কনিযুক্ত বা ক্ল্যাম্পড) শ্যাফ্টঃ ঘর্ষণ গ্রিপ জন্য একটি কনিযুক্ত বুশিং এবং লকিং প্রক্রিয়া ব্যবহার করে, সহজ ইনস্টলেশন / অপসারণ এবং শূন্য-ব্যাকল্যাশ সংযোগের অনুমতি দেয়।
বৃত্তাকার শ্যাফ্টঃ একটি মসৃণ শ্যাফ্ট, প্রায়শই ঘর্ষণ-ভিত্তিক সংযুক্তি বা সেট স্ক্রুগুলির সাথে ব্যবহৃত হয় (কম টর্ক ক্ষমতা) ।
স্প্লিনড শ্যাফ্টঃ উচ্চ টর্ক ট্রান্সমিশন এবং অক্ষীয় আন্দোলনের প্রয়োজন অ্যাপ্লিকেশনগুলির জন্য অক্ষীয় গ্রুভ (স্প্লাইন) রয়েছে।
হোল শ্যাফ্টঃ কেন্দ্রের মধ্য দিয়ে অন্য শ্যাফ্ট, তার বা সরঞ্জাম পাস করার অনুমতি দেয়, কিছু পাম্প এবং সরাসরি ড্রাইভ অ্যাপ্লিকেশনগুলিতে সাধারণ।
ডাবল এক্সটেনশন শ্যাফ্টঃ মোটরের উভয় প্রান্তে শ্যাফ্ট এক্সটেনশন রয়েছে, প্রায়শই একটি ফ্যান বা দ্বিতীয় ডিভাইস মাউন্ট করার জন্য ব্যবহৃত হয়।
গুরুত্বপূর্ণ বিষয়
লোড ক্ষমতাঃ শ্যাফ্টটি মোটরটির নামমাত্র টর্ক, পাশাপাশি অত্যধিক বিচ্যুতি ছাড়াই কোনও ওভারহ্যাং (পুলি-প্ররোচিত) রেডিয়াল লোড এবং অক্ষীয় (থ্রাশ) লোড সহ্য করতে ডিজাইন করা উচিত।
সমালোচনামূলক গতি: ঘূর্ণন গতি যার সাথে শ্যাফ্ট রেজোনেন্সে প্রবেশ করে। গুরুতর কম্পন এবং ব্যর্থতা প্রতিরোধের জন্য অপারেটিং গতির নিরাপদভাবে এটির নীচে রাখা উচিত।
রানআউট এবং টিআইআর: মোট সূচক রানআউট (টিআইআর) শ্যাফ্টের দোলানো বা নিখুঁত ঘূর্ণন থেকে বিচ্যুতি পরিমাপ করে। মসৃণ অপারেশন এবং দীর্ঘ ভারবহন জীবনের জন্য কম রানআউট অত্যাবশ্যক।
শ্যাফ গ্রাউন্ডিংঃ ভিএফডি চালিত মোটরগুলিতে, কখনও কখনও শ্যাফ্টের মাধ্যমে বিয়ারিংগুলি ক্ষতিগ্রস্থ করার থেকে বৈদ্যুতিক নিষ্কাশন (বেয়ারিং স্রোত) রোধ করতে একটি গ্রাউন্ডিং ব্রাশ বা রিং ব্যবহার করা হয়।
ব্যর্থতার মোড
কাটার ব্যর্থতাঃ অত্যধিক টর্চ থেকে, প্রায়শই কীওয়েতে।
বাঁক / ক্লান্তি ব্যর্থতাঃ অত্যধিক রেডিয়াল লোড বা ভুল সারিবদ্ধতা থেকে।
লেয়ারিং সিট পরিধানঃ লেয়ারিংয়ের শিথিলতা এবং ব্যর্থতার কারণ হয়।
ক্ষয়ঃ কঠোর পরিবেশে।
সংক্ষেপে, মোটর শ্যাফ্ট একটি মৌলিক, সুনির্দিষ্ট ইঞ্জিনিয়ারিং উপাদান যা একটি বৈদ্যুতিক মোটরের নির্ভরযোগ্য যান্ত্রিক আউটপুট নিশ্চিত করে।এর নকশা মোটর এর বৈদ্যুতিক কর্মক্ষমতা এবং অ্যাপ্লিকেশন এর যান্ত্রিক চাহিদা ঘনিষ্ঠভাবে মিলেছে.
পণ্যের রেফারেন্সঃ
| উপাদান |
50Mn, DG20Mn, 25Cr2Ni4MoV, 34CrNiMo6 |
|
সর্বাধিক ওজন
|
৫০টি |
| প্রয়োগ |
প্রধান মোটর এবং রিডাক্টর,প্রধান মোটর এবং গিয়ার সিট,প্রধান মোটর এবং ইউনিভার্সাল স্পিন্ডলের মধ্যে সংযোগ শ্যাফ্ট
|
|
গলন প্রক্রিয়া
|
EF+LF+VD |
|
উৎপাদন প্রক্রিয়া
|
কাঠামো + তাপ চিকিত্সা + রুক্ষ যন্ত্রপাতি + শেষ যন্ত্রপাতি
|
|
কাঠামোর অনুপাত
|
≥৩5
|
|
প্রযোজ্য মানদণ্ড
|
ASTM,ASME,DIN,JIS,ISO,BS,API,EN |
|
নির্বাহী মানদণ্ড
|
JB/GB/EN/DIN/JIS/ASME/ASTM/ISO |
|
সার্টিফিকেশন কর্তৃপক্ষ
|
ABS,DNV,BV,GL,KR,CCS,LR,NK,RINA,RS |
|
সরবরাহের সময়সীমা
|
অপরিশোধিত যন্ত্রপাতি ((এন + টি);শেষ যন্ত্রপাতি ((কিউ + টি)
|
|
পরীক্ষার যন্ত্র
|
স্পেকট্রোগ্রাফ,ইউটি ডিভাইস,টেনসিল এবং কমপ্যাক্ট টেস্ট মেশিন,মেটালোস্কোপ,বাহ্যিক মাইক্রোমিটার,গভীর ডায়াল সূচক,কঠিনতা পরীক্ষার মেশিন
|
|
সেবা
|
আমাদের পরিষেবাগুলির মধ্যে রয়েছে কাঠামো কাঠামো, প্রক্রিয়া, তাপ চিকিত্সা, সমাপ্তি যন্ত্রপাতি, প্যাকেজিং, স্থানীয় লজিস্টিক, গ্রাহক ক্লিয়ারেন্স এবং সমুদ্র পরিবহন।আমরা গ্রাহকের চাহিদাকে মূল বিষয় হিসেবে নিয়েছি।, এবং পণ্যের গুণমানের দিকে মনোযোগ দিন।
|
প্রক্রিয়া পদ্ধতিঃ
কাঠামো প্রক্রিয়ার প্রবাহের গুণমান নিয়ন্ত্রণঃ
- কাঁচামাল ইস্পাত ingot গুদামে ((রাসায়নিক সামগ্রী পরীক্ষা)
- কাটিং→ গরম করা ((ফার্নেস তাপমাত্রা পরীক্ষা)
- কাঠামো তৈরির পর তাপ চিকিত্সা ((অগ্নিকুণ্ডের তাপমাত্রা পরীক্ষা) চুলাটি নিষ্কাশন ((ব্ল্যাক চেক)
- মেশিনিং→ পরিদর্শন ((UT,MT,Visual diamention, কঠোরতা)
- QT→ পরিদর্শন ((UT, যান্ত্রিক বৈশিষ্ট্য, কঠোরতা, শস্যের আকার)
- ফাইনাল মেশিনিং→ পরিদর্শন (মাত্রা)
- প্যাকেজিং এবং মার্কিং ((স্টিলের স্ট্যাম্প, চিহ্ন)→ সঞ্চয়স্থান
কাস্টম বৈশিষ্ট্য
|
উপাদান উপাদান
|
সি |
হ্যাঁ |
এমএন |
পি |
এস |
সিআর |
নি |
মো |
V |
| ৫০ এমএন |
0.৪৮-০।56 |
0.১৭-০37 |
0.৭০-১।00 |
≤০035 |
≤০035 |
≤০25 |
≤০30 |
-- |
- |
| DG20Mn |
0.১৭-০24 |
0.১৭-০34 |
0.৭০-১।00 |
≤০035 |
≤০035 |
≤০25 |
≤০25 |
-- |
|
| 25Cr2Ni4MoV |
≤০25 |
≤০23 |
≤০53 |
≤০006 |
≤০004 |
≥ ১62 |
≥৩75 |
≥০33 |
≥০09 |
| 34CrNiMo6 |
0.30-0.38 |
≤০040 |
0.৫০-০80 |
≤০035 |
≤০035 |
1.৩০-১70 |
1.৩০-১70 |
0.১৫-০30 |
|
|
যান্ত্রিক বৈশিষ্ট্য
|
ডায়া.
|
TS/Rm ((Mpa)
|
YS/Rp0.2 ((Mpa)
|
EL/A5 ((%)
|
RA/Z(%)
|
খাঁজ টাইপ
|
প্রভাব শক্তি
|
এইচবিডব্লিউ
|
| ৫০ এমএন |
Ø২৫ |
≥645 |
≥390 |
≥13 |
≥40 |
V |
≥31 |
≤255HBS |
| DG20Mn |
Ø২৫ |
≥450 |
≥২৭৫ |
≥২৪ |
≥৫০ |
|
|
|
| 34CrNiMo6 |
Ø15 |
৭৫০-৯০০ |
৪৫০-৬০০ |
≥13 |
≥৫৫ |
V |
-40°C≥20 |
≤269HBS |
বাণিজ্য শর্তাবলী
| MOQ |
১ পিসি |
| ডেলিভারি সময় |
৩০-৬০ দিন |
| প্যাকেজ |
প্লাইউড প্যালেট, স্টিলের ফ্রেম |
| সরবরাহের সময়সীমা |
FOB;CIF;CFR;DDU; |
| অর্থ প্রদানের শর্তাবলী |
টি/টি, এলসি |
| জাহাজের ধরন |
সাগর, বাতাস
|
সুবিধা
- উচ্চ-নির্ভুলতা মাত্রা সহনশীলতা;
- চমৎকার যান্ত্রিক বৈশিষ্ট্য;
- গ্রাহকের চাহিদার উপর ভিত্তি করে বিভিন্ন মাত্রা উত্পাদন;
- উন্নত উত্পাদন সরঞ্জাম এবং পরিদর্শন সরঞ্জাম;
- চমৎকার প্রযুক্তিগত ব্যক্তিত্ব;
- উৎপাদন পদ্ধতি কঠোরভাবে নিয়ন্ত্রণ করুন;
- প্যাকেজ সুরক্ষায় মনোযোগ দিন;
- গুণমান পূর্ণ সেবা.
