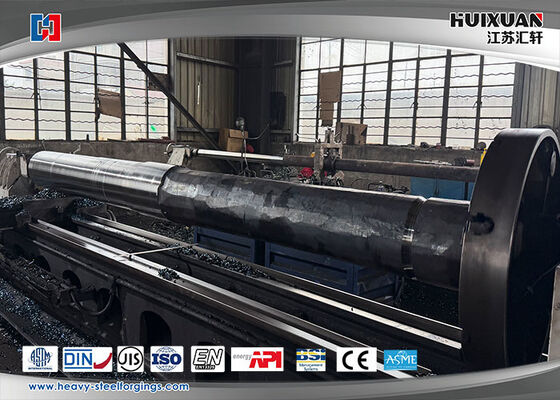

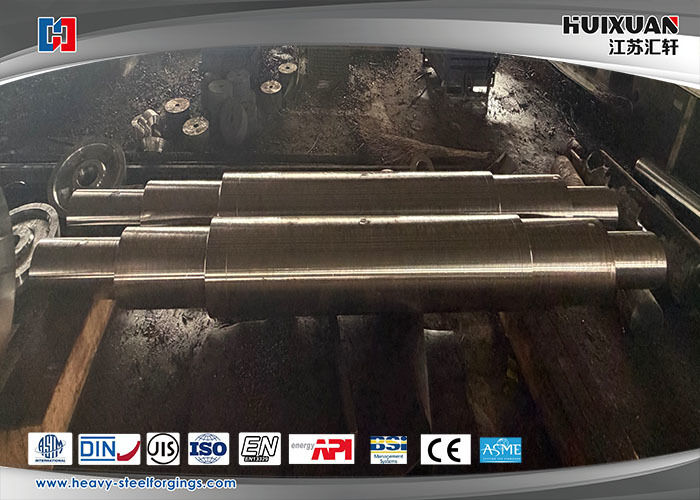

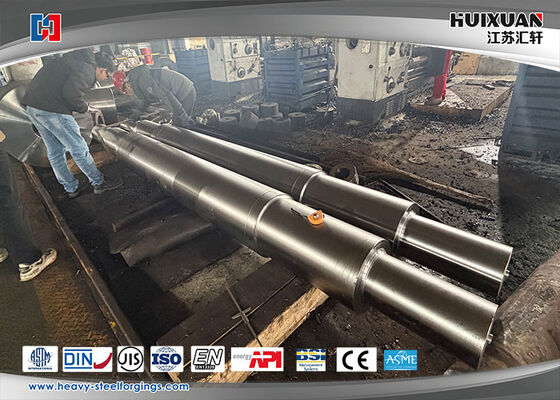

অ্যালয় স্টিল ফোর্জিংস 25Cr2Ni4MoV,34CrNiMo6 হেভি স্টিল শ্যাফ্ট, মোটর শ্যাফ্ট।
পণ্য:
মোটর শ্যাফ্ট কি?
মোটর শ্যাফ্ট, যা রোটর শ্যাফ্ট বা আর্মেচার শ্যাফ্ট নামেও পরিচিত, এটি একটি বৈদ্যুতিক মোটরের কেন্দ্রীয় যান্ত্রিক উপাদান। এটি ঘূর্ণায়মান উপাদান যা মোটর দ্বারা উত্পন্ন টর্ককে চালিত মেশিন বা লোডে প্রেরণ করে। শ্যাফ্টটি মোটরের ভিতরে যান্ত্রিক শক্তিতে রূপান্তরিত বৈদ্যুতিক শক্তি এবং বাহ্যিক প্রয়োগের মধ্যে একটি গুরুত্বপূর্ণ সংযোগ।
প্রধান কার্যাবলী
টর্ক ট্রান্সমিশন: মোটরের রোটর থেকে কাপলিং, পুলি, গিয়ার বা অন্য সংযুক্ত ডিভাইসে ঘূর্ণন শক্তি স্থানান্তর করে।
ঘূর্ণায়মান অ্যাসেম্বলি সমর্থন করে: রোটর কোর (ল্যামিনেটেড আয়রন স্ট্যাক), উইন্ডিং (এসি ইন্ডাকশন মোটরে), বা স্থায়ী চুম্বক (পিএম মোটরে) এবং কখনও কখনও ফ্যানগুলি মাউন্ট করার জন্য কাঠামো সরবরাহ করে।
এয়ার গ্যাপ বজায় রাখে: এর সুনির্দিষ্ট মেশিনিং এবং অ্যালাইনমেন্ট রোটর এবং স্টেটর এর মধ্যে একটি সামঞ্জস্যপূর্ণ এবং ন্যূনতম এয়ার গ্যাপ নিশ্চিত করে, যা মোটরের দক্ষতা এবং কর্মক্ষমতার জন্য অত্যন্ত গুরুত্বপূর্ণ।
বিয়ারিং মাউন্টিং: শ্যাফ্টের অংশগুলি (জার্নাল) বিয়ারিংগুলি ধারণ করার জন্য সুনির্দিষ্টভাবে মেশিনে তৈরি করা হয়, যা মসৃণ ঘূর্ণন এবং রেডিয়াল/অ্যাক্সিয়াল লোড সমর্থন করতে দেয়।
মূল নকশা বৈশিষ্ট্য এবং উপকরণ
উপাদান: সাধারণত উচ্চ-শক্তি, কম-কার্বন ইস্পাত (যেমন, AISI 1045) বা অ্যালয় স্টিল থেকে তৈরি। ক্ষয়কারী পরিবেশের জন্য স্টেইনলেস স্টিল বা অন্যান্য উপকরণ ব্যবহার করা হয়। পৃষ্ঠের কঠোরতা এবং কোর টাফনেসের জন্য উপাদানটি তাপ-চিকিৎসা করা হয়।
মেশিনিং: মূল অবস্থানগুলিতে ব্যাস, সোজাভাব এবং পৃষ্ঠের ফিনিশের জন্য কঠোর সহনশীলতার সাথে সুনির্দিষ্টভাবে মেশিনে তৈরি করা হয়।
মূল বৈশিষ্ট্য:
বিয়ারিং জার্নাল: মসৃণ, সঠিকভাবে আকারের অংশ যেখানে বিয়ারিংগুলি প্রেস-ফিট করা হয়।
শ্যাফ্ট এক্সটেনশন: লোডের সাথে সংযোগকারী প্রসারিত প্রান্ত। এতে প্রায়শই একটি কীওয়ে (উডরাফ বা বর্গাকার কীয়ের জন্য) এবং একটি রিটেইনিং বোল্টের জন্য একটি থ্রেডেড গর্ত থাকে।
রোটর স্ট্যাক মাউন্ট: ল্যামিনেটেড রোটর কোর স্ট্যাক করা হয়, কখনও কখনও ঘূর্ণন প্রতিরোধ করার জন্য স্লট বা সিরেটেশন বৈশিষ্ট্যযুক্ত।
শ্যাফ্ট এন্ড: এনকোডার, রিজলভার বা কুলিং ফ্যানের জন্য মেশিনে তৈরি করা যেতে পারে।
সাধারণ প্রকার এবং কনফিগারেশন
স্ট্যান্ডার্ড কীড শ্যাফ্ট: সবচেয়ে সাধারণ প্রকার, টর্ক প্রেরণের জন্য একটি সমান্তরাল কী ব্যবহার করে।
কীলেস (টেপার্ড বা ক্ল্যাম্পড) শ্যাফ্ট: ঘর্ষণ গ্রিপের জন্য একটি টেপার্ড বুশিং এবং লকিং মেকানিজম ব্যবহার করে, যা সহজ ইনস্টলেশন/অপসারণ এবং জিরো-ব্যাকল্যাশ সংযোগের অনুমতি দেয়।
রাউন্ড শ্যাফ্ট: একটি মসৃণ শ্যাফ্ট, প্রায়শই ঘর্ষণ-ভিত্তিক সংযুক্তি বা সেট স্ক্রুগুলির সাথে ব্যবহৃত হয় (কম টর্ক ক্ষমতা)।
স্প্লাইন্ড শ্যাফ্ট: উচ্চ-টর্ক ট্রান্সমিশন এবং অ্যাক্সিয়াল মুভমেন্টের প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য অ্যাক্সিয়াল গ্রুভ (স্প্লাইন) রয়েছে।
হollow শ্যাফ্ট: অন্য শ্যাফ্ট, কেবল বা সরঞ্জামকে কেন্দ্র দিয়ে যেতে দেয়, কিছু পাম্প এবং ডাইরেক্ট-ড্রাইভ অ্যাপ্লিকেশনে সাধারণ।
ডাবল এক্সটেনশন শ্যাফ্ট: মোটরের উভয় প্রান্তে শ্যাফ্ট এক্সটেনশন রয়েছে, প্রায়শই একটি ফ্যান বা দ্বিতীয় ডিভাইস মাউন্ট করার জন্য ব্যবহৃত হয়।
গুরুত্বপূর্ণ বিবেচনা
লোড ক্ষমতা: শ্যাফ্টটি মোটরের রেট করা টর্ক, সেইসাথে অতিরিক্ত রেডিয়াল লোড (পুলি-প্ররোচিত) এবং অ্যাক্সিয়াল (থ্রাস্ট) লোডগুলি অতিরিক্ত ডিফ্লেকশন ছাড়াই সহ্য করার জন্য ডিজাইন করা উচিত।
ক্রিটিক্যাল স্পিড: ঘূর্ণন গতি যেখানে শ্যাফ্ট রেজোন্যান্সে প্রবেশ করে। গুরুতর কম্পন এবং ব্যর্থতা রোধ করার জন্য অপারেটিং গতি নিরাপদে এর নীচে রাখা উচিত।
রানআউট এবং টিআইআর: টোটাল ইন্ডিকেটর রানআউট (টিআইআর) শ্যাফ্টের ওবল বা নিখুঁত ঘূর্ণন থেকে বিচ্যুতি পরিমাপ করে। মসৃণ অপারেশন এবং দীর্ঘ বিয়ারিং জীবনের জন্য কম রানআউট অত্যাবশ্যক।
শ্যাফ্ট গ্রাউন্ডিং: ভিএফডি-চালিত মোটরে, শ্যাফ্টের মাধ্যমে বিয়ারিংগুলির ক্ষতি থেকে বৈদ্যুতিক স্রাব (বিয়ারিং কারেন্ট) প্রতিরোধ করার জন্য কখনও কখনও একটি গ্রাউন্ডিং ব্রাশ বা রিং ব্যবহার করা হয়।
ব্যর্থতার মোড
শিয়ার ফেইলিওর: অতিরিক্ত টর্ক থেকে, প্রায়শই কীওয়েতে।
বেন্ডিং/ফ্যাটিগ ফেইলিওর: অতিরিক্ত রেডিয়াল লোড বা মিসালাইনমেন্ট থেকে।
বিয়ারিং সিট পরিধান: বিয়ারিং আলগা হওয়া এবং ব্যর্থতার দিকে পরিচালিত করে।
ক্ষয়: কঠোর পরিবেশে।
সংক্ষেপে, মোটর শ্যাফ্ট একটি মৌলিক, নির্ভুল-ইঞ্জিনিয়ার্ড উপাদান যা একটি বৈদ্যুতিক মোটরের নির্ভরযোগ্য যান্ত্রিক আউটপুট নিশ্চিত করে। এর নকশা মোটরের বৈদ্যুতিক কর্মক্ষমতা এবং অ্যাপ্লিকেশনের যান্ত্রিক চাহিদার সাথে ঘনিষ্ঠভাবে মিলে যায়।
পণ্য রেফারেন্স:
| উপাদান |
50Mn,DG20Mn,25Cr2Ni4MoV,34CrNiMo6 |
|
সর্বোচ্চ ওজন
|
50T |
| প্রয়োগ |
প্রধান মোটর এবং রিডিউসার, প্রধান মোটর এবং গিয়ার সিট, প্রধান মোটর এবং ইউনিভার্সাল স্পিন্ডেলের মধ্যে সংযোগ শ্যাফ্ট
|
|
গলানোর প্রক্রিয়া
|
EF+LF+VD |
|
উৎপাদন প্রক্রিয়া
|
ফোর্জিং+তাপ চিকিৎসা+রুক্ষ মেশিনিং+ফিনিশ মেশিনিং
|
|
ফোর্জিং অনুপাত
|
≥3.5
|
|
প্রযোজ্য মান
|
ASTM,ASME,DIN,JIS,ISO,BS,API,EN |
|
নির্বাহী মান
|
JB/GB/EN/DIN/JIS/ASME/ASTM/ISO |
|
শংসাপত্র কর্তৃপক্ষ
|
ABS,DNV,BV,GL,KR,CCS,LR,NK,RINA,RS. |
|
ডেলিভারি শর্তাবলী
|
রুক্ষ মেশিনিং(N+T);ফিনিশ মেশিনিং(Q+T)
|
|
পরীক্ষা মেশিন
|

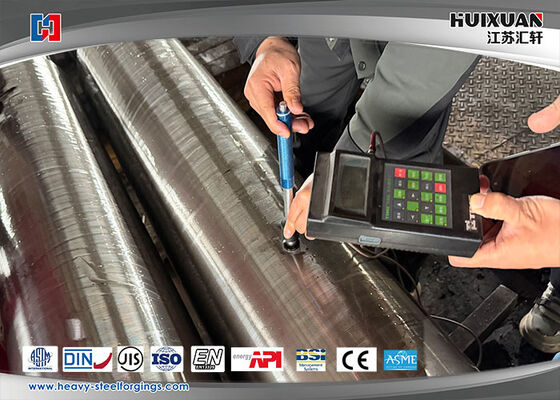

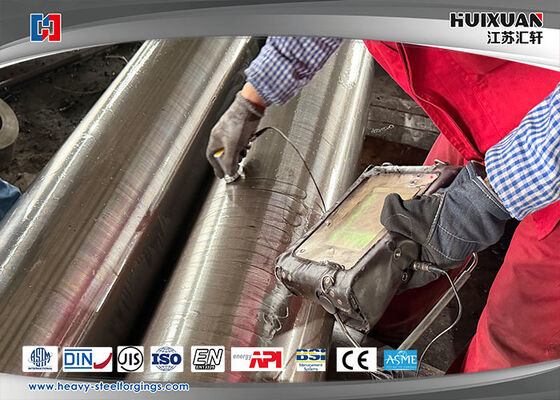

স্পেকট্রোগ্রাফ, ইউটি ডিভাইস, টেনসাইল এবং কম্প্যাক্ট টেস্ট মেশিন, মেটালস্কোপ, আউটসাইড মাইক্রোমিটার, বোর ডায়াল ইন্ডিকেটর, হার্ডনেস টেস্ট মেশিন
|
|
পরিষেবা
|
আমাদের পরিষেবার মধ্যে রয়েছে ফোর্জিং, প্রক্রিয়া, তাপ চিকিৎসা, ফিনিশ মেশিনিং, প্যাকেজ, স্থানীয় লজিস্টিকস, গ্রাহকদের ক্লিয়ারেন্স এবং সামুদ্রিক পরিবহন। আমরা গ্রাহকের প্রয়োজনীয়তাকে প্রধান বিষয় হিসেবে নিয়েছি এবং পণ্যের মানের দিকে মনোযোগ দিয়েছি।
|
প্রক্রিয়া পদ্ধতি:
ফোর্জিং প্রক্রিয়া প্রবাহের মান নিয়ন্ত্রণ:
- কাঁচামাল ইস্পাত ইনগট গুদামে প্রবেশ (রাসায়নিক উপাদান পরীক্ষা)
- কাটা→ গরম করা (ফার্নেস টেম্পারেচার টেস্ট)
- ফোর্জিংয়ের পরে তাপ চিকিৎসা (ফার্নেস টেম্পারেচার টেস্ট) ফার্নেস থেকে ডিসচার্জ (ব্ল্যাঙ্ক পরিদর্শন)
- মেশিনিং→ পরিদর্শন (ইউটি, এমটি, ভিজ্যুয়াল ডাইমেনশন, হার্ডনেস)
- কিউটি→ পরিদর্শন (ইউটি, যান্ত্রিক বৈশিষ্ট্য, হার্ডনেস, গ্রেইন সাইজ)
- ফিনিশ মেশিনিং→ পরিদর্শন (ডাইমেনশন)
- প্যাকিং এবং মার্কিং (স্টিল স্ট্যাম্প, মার্ক)→ স্টোরেজ শিপমেন্ট
কাস্টম বৈশিষ্ট্য
|
উপাদান উপাদান
|
C |
Si |
Mn |
P |
S |
Cr |
Ni |
Mo |
V |
| 50Mn |
0.48-0.56 |
0.17-0.37 |
0.70-1.00 |
≤0.035 |
≤0.035 |
≤0.25 |
≤0.30 |
-- |
- |
| DG20Mn |
0.17-0.24 |
0.17-0.34 |
0.70-1.00 |
≤0.035 |
≤0.035 |
≤0.25 |
≤0.25 |
-- |
|
| 25Cr2Ni4MoV |
≤0.25 |
≤0.23 |
≤0.53 |
≤0.006 |
≤0.004 |
≥1.62 |
≥3.75 |
≥0.33 |
≥0.09 |
| 34CrNiMo6 |
0.30-0.38 |
≤0.040 |
0.50-0.80 |
≤0.035 |
≤0.035 |
1.30-1.70 |
1.30-1.70 |
0.15-0.30 |
|
|
যান্ত্রিক বৈশিষ্ট্য
|
Dia.(mm)
|
TS/Rm(Mpa)
|
YS/Rp0.2(Mpa)
|
EL/A5(%)
|
RA/Z(%)
|
Type Of notch
|
Impact energy
|
HBW
|
| 50Mn |
Ø25 |
≥645 |
≥390 |
≥13 |
≥40 |
V |
≥31 |
≤255HBS |
| DG20Mn |
Ø25 |
≥450 |
≥275 |
≥24 |
≥50 |
|
|
|
| 34CrNiMo6 |
Ø15 |
750-900 |
450-600 |
≥13 |
≥55 |
V |
-40℃≥20 |
≤269HBS |
বাণিজ্যিক ধারা
| MOQ |
1PC |
| ডেলিভারি সময় |
30-60 দিন |
| প্যাকেজ |
প্লাইউড প্যালেট, স্টিল ফ্রেম |
| ডেলিভারি শর্তাবলী |
FOB;CIF;CFR;DDU; |
| পেমেন্ট শর্তাবলী |
T/T,LC |
| শিপিংয়ের প্রকার |
সমুদ্রপথে, আকাশপথে
|
সুবিধা
- উচ্চ-নির্ভুল মাত্রিক সহনশীলতা;
- চমৎকার যান্ত্রিক বৈশিষ্ট্য;
- গ্রাহকের প্রয়োজনীয়তার উপর ভিত্তি করে বিভিন্ন মাত্রা তৈরি করুন;
- উন্নত উত্পাদন সরঞ্জাম এবং পরিদর্শন ডিভাইস;
- চমৎকার প্রযুক্তিগত ব্যক্তিত্ব;
- উৎপাদন প্রক্রিয়া কঠোরভাবে নিয়ন্ত্রণ করুন;
- প্যাকেজ সুরক্ষার দিকে মনোযোগ দিন;
- গুণমান পূর্ণ পরিষেবা।
