পণ্যের বিবরণ:
প্রদান:
|
উপাদান: | WB36 | প্যাকেজ: | কাঠের কেস |
---|---|---|---|
অর্থ প্রদান: | টি/টি | প্রয়োগ: | যন্ত্রপাতি |
প্রক্রিয়া: | জাল মেশিন |
জিবি/এএসটিএম/এএসএমই/এন জল সংগ্রহের বাক্স,ট্যাঙ্ক,পাইপ,বাটার

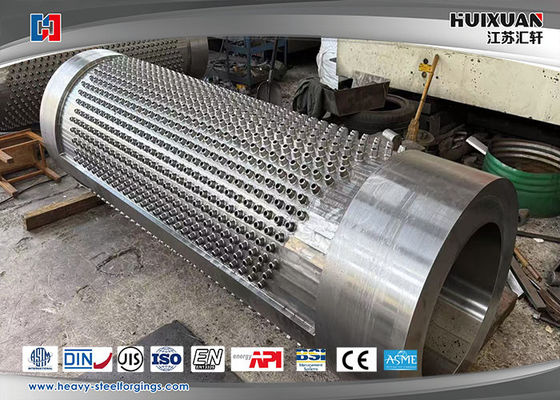

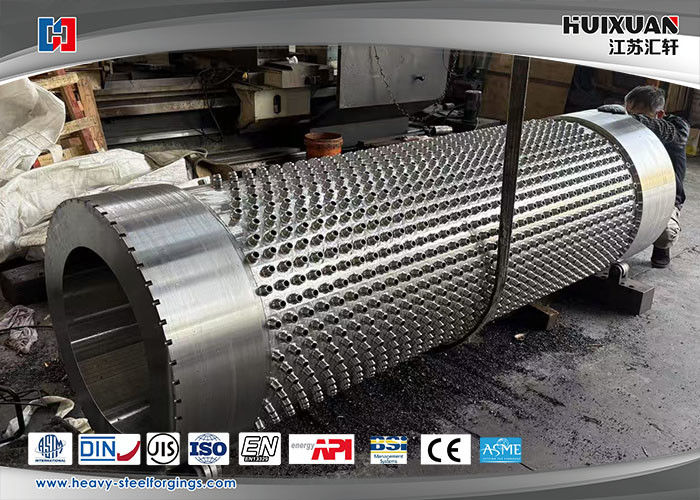

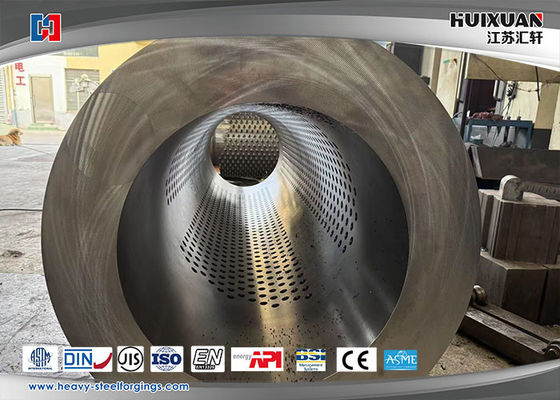

পণ্যের নামঃ সংগ্রহের ট্যাংক
উপাদানঃ WB36
অ্যাপ্লিকেশন দৃশ্যকল্পের উদাহরণ
a. বাষ্প সিস্টেম
উদ্দেশ্যঃ বাষ্প ব্যবহারের পর ঘনীভূত পানি সংগ্রহ করা, বাষ্প ফাঁদে ফেলে দেওয়া এবং পুনর্ব্যবহার করা।
ডিজাইন ফোকাসঃ উচ্চ তাপমাত্রা প্রতিরোধের (২০০ ডিগ্রি সেলসিয়াসের উপরে), অ্যান্টি-অক্সিজেন ক্ষয় (হাইড্রোফোবিক কুলারের ইনস্টলেশন সহ) ।
b.কম্প্রেসড এয়ার সিস্টেম
ব্যবহারঃ কম্প্রেসড এয়ার থেকে আর্দ্রতা এবং তেলের দাগ আলাদা করতে এবং ডাউনস্ট্রিম সরঞ্জামগুলি রক্ষা করতে।
ডিজাইন ফোকাসঃ অন্তর্নির্মিত গ্যাস-তরল বিভাজক, উপাদানটি তেল প্রতিরোধী হওয়া উচিত (যেমন স্টেইনলেস স্টিল বা লেপা কার্বন স্টিল) ।
1WB36 স্টিলের পাইপের সংজ্ঞা এবং মান
সংশ্লিষ্ট জাতীয় মানঃ জিবি / টি 5310-2017 "উচ্চ চাপের বয়লারের জন্য সিমলেস স্টিল টিউব" (পুরানো সংস্করণটি ছিল জিবি 5310), যার গ্রেড 20 জি। তবে,কিছু কোম্পানি এটিকে WB36 বলে ডাকে (যা জার্মান স্ট্যান্ডার্ড বা শিল্প অনুশীলনের সাথে সম্পর্কিত হতে পারে).
আন্তর্জাতিক মানঃ অনুরূপ উপকরণ ASTM A106 Gr.B, EN 10216-2 P24 ইত্যাদির সাথে সামঞ্জস্যপূর্ণ।
এটি প্রধানত উচ্চ তাপমাত্রা এবং উচ্চ চাপ চাপ বহনকারী উপাদান যেমন সুপারহিটার, রিহিটার এবং বিদ্যুৎ কেন্দ্রের বয়লারের অর্থনীতির জন্য ব্যবহৃত হয়।
2রাসায়নিক গঠন এবং যান্ত্রিক বৈশিষ্ট্য
প্রকল্পের প্রয়োজনীয়তা
সি (কার্বন) এর রাসায়নিক রচনাঃ ০.১৭% থেকে ০.২৩% পর্যন্ত, সি (সিলিকন) ০.৩৫% পর্যন্ত, এমএন (এমএন): ০.৩৫% থেকে ০.৬৫%
Cr (ক্রোমিয়াম) এবং Mo (মোলিবডেনাম) এর মতো খাদ উপাদানগুলির পরিমাণ অত্যন্ত কম (শুদ্ধ নিম্ন কার্বন ইস্পাত)
প্রসার্য শক্তি ≥410 এমপিএ
শক্তি শক্তি ≥245 এমপিএ
প্রসারিত ≥ ২১% (শীতল বাঁক পরীক্ষার পরে কোনও ফাটল নেই)
"ডব্লিউবি৩৬" হল উচ্চ চাপের বয়লারে ব্যবহৃত এক ধরনের সিউমলেস স্টিল পাইপ।প্রধানত বিদ্যুৎ শিল্পে ব্যবহৃত হয় (যেমন উচ্চ তাপমাত্রা এবং উচ্চ চাপের উপাদান যেমন সুপারহিটার এবং বিদ্যুৎ কেন্দ্রের বয়লারের রিহিটার).
3অ্যাপ্লিকেশন দৃশ্যকল্প এবং সুবিধা
উচ্চ তাপমাত্রা এবং উচ্চ চাপের পরিবেশ
অপারেটিং তাপমাত্রাঃ ৪৫০°সি থেকে ৫৫০°সি (দীর্ঘমেয়াদী ব্যবহারের জন্য ক্রপ পারফরম্যান্স বিবেচনা করা উচিত) ।
কাজের চাপঃ ≤10 এমপিএ (কোটলের নকশার উপর নির্ভর করে) ।
প্রযোজ্য মিডিয়াঃ বাষ্প, সুপারহিট বাষ্প।
(২) বস্তুগত সুবিধা
কম খরচেঃ খাদ ইস্পাত পাইপের তুলনায় (যেমন 15CrMo, 12Cr1MoV), WB36 সস্তা।
ভাল প্রক্রিয়াকরণ কর্মক্ষমতাঃ সহজভাবে ঢালাই এবং ঠান্ডা বাঁকানো।
অক্সিডেশন প্রতিরোধেরঃ উচ্চ তাপমাত্রা বাষ্পে পৃষ্ঠের অক্সাইড ফিল্ম স্থিতিশীল থাকে।
4. ডিজাইন এবং উত্পাদন বিবেচনা
(1) ওয়েল্ডিং প্রক্রিয়া
ঢালাই পদ্ধতিঃ আর্গন আর্ক ঢালাই (টিআইজি) বা ইলেক্ট্রোড আর্ক ঢালাই (এসএমএডাব্লু) গ্রহণ করা উচিত। ঢালাইয়ের পরে তাপ চিকিত্সা (স্ট্রেস ত্রাণ) প্রয়োজন।
ঢালাই উপাদান নির্বাচনঃ নিম্ন খাদ ইলেকট্রোড ব্যবহার করার পরামর্শ দেওয়া হয় যা বেস উপাদান (যেমন J507) এর সাথে মেলে।
অ-ধ্বংসাত্মক পরীক্ষাঃ সোল্ড সিউমগুলিকে RT (রেডিওগ্রাফিক পরীক্ষা) বা UT (অল্ট্রাসোনিক পরীক্ষা) এর মধ্য দিয়ে যেতে হবে।
(2) তাপ চিকিত্সা
নরমালাইজেশন + টেম্পারিংঃ ওয়েল্ডিং অবশিষ্ট চাপ দূর এবং উপাদান দৃঢ়তা উন্নত।
দ্রবণ চিকিত্সা (যদি প্রয়োজন হয়): ঠান্ডা-কাঠামোগত বিকৃত অংশগুলির জন্য।
(3) ক্ষয় এবং পরিধান
মাঝারি ক্ষয়ঃ সালফারযুক্ত বাষ্প পরিবেশে, সালফাইড স্ট্রেস ক্ষয় ক্র্যাকিং (এসএসসিসি) এর প্রতি মনোযোগ দেওয়া উচিত এবং প্রয়োজন হলে পৃষ্ঠ চিকিত্সা করা উচিত।
ক্ষয়ক্ষতি পরিধানঃ উচ্চ প্রবাহের হারের (যেমন কব্জি) এলাকাগুলিতে, প্রাচীরের বেধ বাড়ানো উচিত বা পরিধান প্রতিরোধী লেপ প্রয়োগ করা উচিত।
5অন্যান্য উপকরণের সাথে তুলনা
উপাদান WB36 (20G), 15CrMo, 12Cr1MoV
প্রযোজ্য তাপমাত্রাঃ ≤550°C, ≤550°C, ≤580°C
শক্তি মাঝারি থেকে উচ্চ এবং এমনকি উচ্চতর
খরচ কম থেকে মাঝারি উচ্চ
চমৎকার অ্যান্টিঅক্সিডেন্ট বৈশিষ্ট্য
9. সংক্ষিপ্তসার
WB36 (20G) একটি ব্যয়বহুল উচ্চ চাপের বয়লার টিউব উপাদান, যা প্রচলিত বিদ্যুৎ কেন্দ্রের বয়লারের চাপ বহনকারী উপাদানগুলির জন্য উপযুক্ত।বিশেষ মনোযোগ ঢালাই প্রক্রিয়া দেওয়া উচিত, তাপ চিকিত্সা এবং দীর্ঘমেয়াদী উচ্চ তাপমাত্রা সরে পারফরম্যান্স।কাঠামোগত নকশা অপ্টিমাইজ করার জন্য এবং নিরাপদ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য সীমিত উপাদান বিশ্লেষণ (এফইএ) একত্রিত করার পরামর্শ দেওয়া হয়.
