ASTM স্ট্যান্ডার্ড স্টেইনলেস স্টিল ফোর্জিং, বড় হাইড্রোলিক র‍্যাম লিভার, ফোর্জড হাইড্রোলিক পিস্টন রড, টাই রড,

এএসটিএম স্ট্যান্ডার্ড স্টেইনলেস স্টীল ফোরজিং, বড় হাইড্রোলিক র্যাম লিভার, ফোর্জড হাইড্রোলিক পিস্টন রড, টাই রড

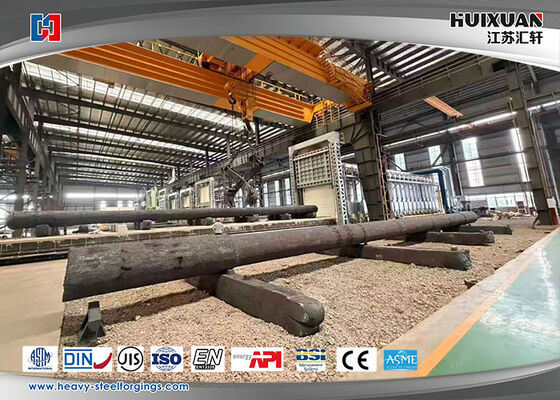

১০০,০০০ টনের একটি প্রেস কলম, যা ৩০Cr2Ni2Mo জালিয়াতি উপাদান থেকে তৈরি, যার কাঁচামালের ওজন ৯৭ টন।সমাপ্ত পণ্যের বাইরের ব্যাসার্ধ 800 মিমি এবং মোট দৈর্ঘ্য 20৪০০ মিমি।

30Cr2Ni2Mo (চীনা স্ট্যান্ডার্ড অ্যালো গরম ও টেম্পারেড স্টিল)
মানঃ GB/T 3077-2015, ইউনিফাইড ডিজিটাল কোডঃ A50300
এটি একটি মাঝারি কার্বন Cr-Ni-Mo quenched and tempered steel, যা চমৎকার hardenability, উচ্চ শক্তি ভাল toughness, শক্তিশালী প্রভাব প্রতিরোধের এবং ক্লান্তি প্রতিরোধের সঙ্গে মিলিত,ভারী অংশের কাঠামোর জন্য উপযুক্ত.
বিদেশী সমতুল্য গ্রেডঃ 30CrNiMo8 (1.6580), SNCM431 (JIS)
1. রাসায়নিক গঠন (মাস ফ্রেকশন %)
সিঃ ০.২৬ ০।34
সিঃ ০.১৭ ০।37
এমএনঃ ০.৫০ ০।80
Cr: ১.৮০°২।20
নিঃ ১.৮০২।20
মোঃ ০.৩০ ০।50
P ≤0.030; S ≤0.030; Cu ≤0.30
খাদ ফাংশনঃ সিআর এবং নাই কঠোরতা এবং দৃness়তাকে ব্যাপকভাবে উন্নত করে; এমও ত্বকের ভঙ্গুরতা দমন করে এবং ত্বকের স্থিতিশীলতা বাড়ায়।
2. স্ট্যান্ডার্ড মেকানিক্যাল প্রপার্টিস ডিউচিং অ্যান্ড টেম্পারিংয়ের পরে (φ25 মিমি নমুনা, 850 ডিগ্রি সেলসিয়াস তেল ডিউচিং + টেম্পারিং)
প্রসার্য শক্তি (Rm): ≥980 MPa
শক্তি শক্তি (ReL): ≥835 MPa
প্রসারিত (A): ≥10 %
এলাকার হ্রাস (Z): ≥50 %
ধাক্কা শক্তি KV2: ≥71 J
অ্যানিলিং / উচ্চ তাপমাত্রা টেম্পারেটিং সরবরাহের পরে কঠোরতাঃ ≤269 HBW
দ্রষ্টব্যঃ 80 মিমি এর বেশি সেকশনের বেধের কাঠামোর জন্য কোরটির যান্ত্রিক বৈশিষ্ট্য হ্রাস পাবে; নকশায় নিরাপত্তা ফ্যাক্টর বাড়ানো হবে।
তেল গরম করার জন্য সমালোচনামূলক ব্যাসার্ধঃ প্রায় ১২০ মিমি। φ১৫০/২৫০ মিমি এর মধ্যে কাঠামোগুলি তুলনামূলকভাবে অভিন্ন মাইক্রোস্ট্রাকচার অর্জন করতে পারে, যা ৪২CrMo এর চেয়ে অনেক ভাল।
3. প্রস্তাবিত তাপ চিকিত্সা প্রক্রিয়া
কাঠামো

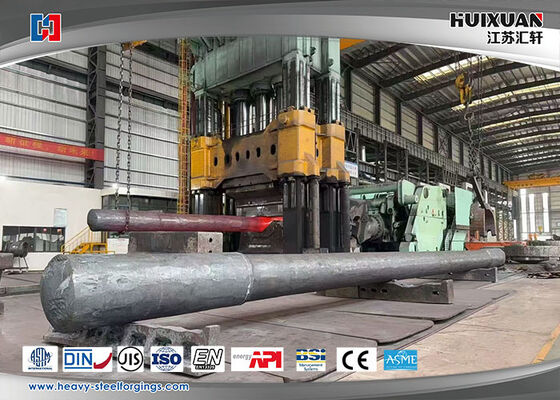

ছাঁচনির্মাণ তাপমাত্রা পরিসীমাঃ ১১৮০-৮৫০°C; ফিনিস ছাঁচনির্মাণ তাপমাত্রা ≥৮৫০°C; ছাঁচনির্মাণের পরে ধীর শীতলতা (বাল শীতল / চুল্লি শীতলতা) ফাটল এড়াতে।
ডিউচিং অ্যান্ড টেম্পারিং (প্রচলিত রুট)
নিষ্পেষণঃ ৮৫০°৮৭০°সি, পর্যাপ্ত সময় ধরে রাখা, তেল শীতল করা (নিষ্পেষিত কঠোরতা HRC ৪৬৫২)
টেম্পারিংঃ 540 ∼ 620 °C, তেল শীতল / জল শীতল (টেম্পারিং ভঙ্গুরতা পরিসীমা এড়ানো; দৃঢ়তা অনুকূল করার জন্য টেম্পারিং পরে দ্রুত শীতল)
তাপমাত্রা ৫৪০ ডিগ্রি সেলসিয়াসঃ উচ্চ শক্তি, কঠোরতা প্রায় ৩২০-৩৫০ এইচবি
তাপমাত্রা ৬০০°সিঃ ভারসাম্যপূর্ণ শক্তি এবং অনমনীয়তা, কঠোরতা প্রায় ২৮০-৩১০ HB
পৃষ্ঠের শক্তিশালীকরণ
নাইট্রাইডিং / আয়ন নাইট্রাইডিং প্রযোজ্য (গিয়ার, শ্যাফ্ট জার্নালগুলির জন্য আদর্শ) । মাঝারি কার্বন সামগ্রীর কারণে কার্বুরাইজিংয়ের পরামর্শ দেওয়া হয় না। স্থানীয় উচ্চ-ফ্রিকোয়েন্সি ইন্ডাকশন হার্ডিং উপলব্ধ।


কাস্টম বৈশিষ্ট্য

প্রক্রিয়া পদ্ধতি;

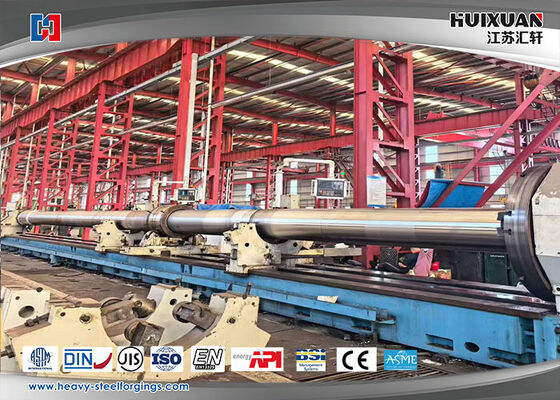

কাঠামো প্রক্রিয়ার প্রবাহের গুণমান নিয়ন্ত্রণঃ Raw material steel ingot into warehouse(test the chemical content) → Cutting→ Heating(Furnace temperture test) → Heat treatment after forging(Furnace temperture test) Discharge the furnace(blank inspection)→ Machining→ Inspection(UT,MT,ভিজ্যুয়াল ডায়ামেন্টিয়ন, কঠোরতা)→ QT→ পরিদর্শন ((UT, যান্ত্রিক বৈশিষ্ট্য, কঠোরতা, শস্যের আকার)→ ফাইনাল মেশিনিং→ পরিদর্শন (মাত্রা)→ প্যাকিং এবং চিহ্নিতকরণ ((স্টিলের স্ট্যাম্প, চিহ্নিতকরণ)→ স্টোরেজ চালান

বাণিজ্য শর্তাবলী



কীওয়ার্ড
হাইড্রোলিক সিলিন্ডারে অন্তর্ভুক্তঃসিলিন্ডার ব্যারেল,পিস্টন রড ((তেল সিলিন্ডার রড),পিস্টন,শেষ ক্যাপ

নোটঃ

1. উচ্চ-নির্ভুলতা মাত্রা সহনশীলতা;
2. চমৎকার যান্ত্রিক বৈশিষ্ট্য;
3. গ্রাহকের চাহিদার উপর ভিত্তি করে বিভিন্ন মাত্রা উত্পাদন;
4. উন্নত উত্পাদন সরঞ্জাম এবং পরিদর্শন সরঞ্জাম;
5. চমৎকার প্রযুক্তিগত ব্যক্তিত্ব;
6. উৎপাদন পদ্ধতি কঠোরভাবে নিয়ন্ত্রণ করুন;
7. প্যাকেজ সুরক্ষায় মনোযোগ দিন;
8. গুণমান পূর্ণ সেবা.
